Автоматическое устройство пожарной сигнализации и тушения в угольной шахте

На основе стандартов

В соответствии с DB14/T 2060-2020 "Технические требования к интеллектуальному строительству угольных шахт" и NB/T 10048-2018 "Технические требования по безопасной эксплуатации барабанных ленточных конвейеров в угольных шахтах", необходимо устанавливать автоматические устройства пожаротушения в транспортных тоннелях с ленточным конвейером и электромеханических камерах.

Обзор системы

Автоматическое устройство пожарной сигнализации и тушения угольной шахты ZSM127 в основном обнаруживает параметры, такие как температура, концентрация угарного газа, пламя и дым, чтобы интеллектуально определить наличие пожара; при возникновении пожара устройство автоматически активирует водяное орошение или сухое порошковое тушение и подает голосовое предупреждение.

Назначение системы

Подходит для использования в целях пожаротушения в подземных транспортных тоннелях с ленточным конвейером угольных шахт, электромеханических камерах, централизованных зонах использования электромеханического оборудования угольных бункеров и других местах.

Состав системы

Устройство управления в основном состоит из взрывозащищенного и искробезопасного основного блока автоматического водяного орошения ZP127-Z, датчика угарного газа шахты, температурного датчика шахты, искробезопасного дымового датчика шахты, искробезопасного датчика пламени шахты, искробезопасной звуковой и световой сигнализации шахты, взрывозащищенного электромагнитного шарового клапана шахты, взрывозащищенного и искробезопасного стабилизированного источника питания постоянного тока и др.

Технические параметры связанных компонентов

Взрывозащищенный и искробезопасный основной блок автоматического водяного орошения для подавления пыли шахты

1) Рабочее напряжение: AC127V;

2) Время выполнения управления устройством: ≤4с;

3) Номинальный рабочий ток: ≤200 мА;

4) При входном сигнале постоянного тока высокого уровня ≥3,0 В устройство должно изменять состояние управления основного блока; при входном сигнале постоянного тока низкого уровня ≤0,5 В оно должно возвращаться в исходное состояние с задержкой. Входные клеммы для сигналов высокого и низкого уровня: 4 канала.

5) Функции:

a. Основной блок имеет функцию дистанционной калибровки, позволяющую устанавливать параметры и выбирать режим работы на дистанции до 3 м и угле управления 0~3,0°.

b. Основной блок имеет функцию хранения параметров.

c. Основной блок имеет функцию отображения, позволяющую показывать состояние входных сигналов и информацию о настройках параметров на ЖК-экране.

d. Основной блок поддерживает оптоволоконную связь с хост-компьютером; хост-компьютер может отображать текущее рабочее состояние основного блока и управлять состоянием распыления.

6) Тип взрывозащиты: взрывозащищенный и искробезопасный для шахт, маркировка взрывозащиты: Ex db [ib Mb]I Mb.

Искробезопасная звуковая и световая сигнализация шахты

1. Номинальное рабочее напряжение: DC18V;

2. Рабочий ток: ≤600мА;

3. Сигнал связи: RS485;

4. Хранение голосовых файлов: 30 файлов;

5. Основные функции

a. Имеет функцию воспроизведения сохранённых голосовых файлов;

b. Имеет звуковую и световую сигнализацию, сигналы которой чётко видны на расстоянии 20 м в тёмных условиях.

6. Тип взрывозащиты: искробезопасный для шахт, маркировка взрывозащиты: Ex ib I Mb.

Датчик угарного газа шахты

1. Рабочее напряжение: 18VDC;

2. Рабочий ток: ≤200мА;

3. Выходной сигнал RS485

a. Количество каналов: 1 канал;

b. Скорость передачи данных: 2400 бод;

4. Диапазон измерений и разрешающая способность

a. Диапазон измерений: (0~1000)×10⁻⁶ CO;

b. Разрешение: 1×10⁻⁶ CO.

5. Тип взрывозащиты: искробезопасный для шахт, маркировка взрывозащиты: Ex ib I Mb.

Искробезопасный дымовой датчик шахты

1. Номинальное рабочее напряжение: DC18V;

2. Диапазон рабочего напряжения: DC9V~DC24V;

3. Максимальный рабочий ток: ≤200мА;

4. Чувствительность и время отклика

При достижении концентрации дыма 5% obs/m датчик должен сработать, время отклика не должно превышать 20 с.

5. Рабочие характеристики

При концентрации дыма ≥ 5% obs/m красный светодиод горит, звуковой сигнал срабатывает, реле активируется, а RS485 выдаёт сигнал тревоги;

При концентрации дыма < 5% obs/m красный светодиод гаснет, звуковой сигнал прекращается, реле сбрасывается, а RS485 выдаёт нормальный сигнал.

6. Выходной сигнал датчика

a. Сигнал RS485;

b. Сигнал пассивного узла;

7. Тип взрывозащиты: искробезопасный для шахт, маркировка взрывозащиты: Ex ib I Mb.

Искробезопасный датчик пламени шахты (покупной продукт)

1) Рабочее напряжение: DC (12~16) В;

2) Рабочий ток: 16-40мА;

3) Выходной сигнал: сигнал отсутствия пожара — состояние высокого сопротивления, высокий уровень ≥ 13В; сигнал пожара — низкий уровень ≤ 3В.

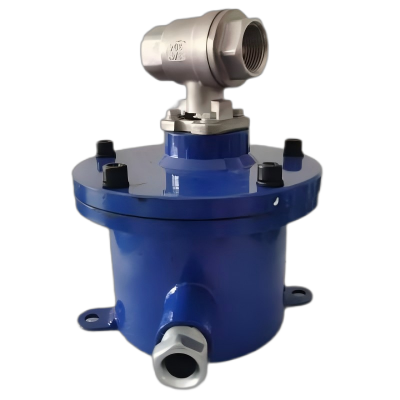

Взрывозащищенный электромагнитный шаровой клапан шахты (покупной продукт)

1) Питание: AC127V;

2) Среднее потребление энергии при вращении шарового клапана: не более 10 Вт (статическое потребление менее 0,1 Вт);

3) Номинальный диаметр электромагнитного шарового клапана: 20 мм;

4) Диапазон адаптации давления воды электромагнитного шарового клапана: 0,2-10 МПа;

Взрывозащищенный и искробезопасный тип постоянного регулируемого источника питания для шахт

1) Номинальное рабочее напряжение: AC127V/220V/380V/660V;

2) Входная кажущаяся мощность: ≤150ВА;

3) Диапазон колебаний питания: 75%~110%;

4) Выходное напряжение: 1 канал 12В; 1 канал 18В.

5) Основные функции

a. При отключении переменного тока резервная батарея немедленно автоматически начинает работать.

b. Источник питания имеет функции защиты от перегрузки по току, перенапряжения и короткого замыкания. При возникновении неисправности источник питания автоматически защищается и автоматически возобновляет нормальную работу после устранения неисправности.

c. Источник питания имеет индикацию рабочего состояния AC/DC.

6) Тип взрывозащиты: взрывозащищенный и искробезопасный для шахт, маркировка взрывозащиты: Ex db [ib Mb]I Mb.

Особенности системы

(1) Высокая адаптивность

Может обнаруживать возникновение рисков по нескольким характеристикам пожара (красное ультрафиолетовое пламя, дым, угарный газ, температура и др.) и своевременно принимать решения.

(2) Гибкие настройки параметров

Параметры могут быть установлены внутри главного блока управления с помощью дистанционного управления, и все значения датчиков, используемых для оценки рисков, могут быть установлены независимо.

Основные технические параметры

(1) Номинальное рабочее напряжение: AC127V

(2) Взрывозащищенный тип: взрывозащищенный и искробезопасный тип для шахт, маркировка взрывозащиты: Exd[ib]IMb

(3) Диапазон измерения датчика угарного газа: 0~1000ppm

(4) Диапазон измерения температуры шахты: (0~100)°C

(5) Выходной сигнал искробезопасного датчика пламени шахты: пламя присутствует > 4.5В, пламя отсутствует < 0.5В

(6) Выходной сигнал датчика дыма: сигналы высокого и низкого уровня

(7) Дальность передачи: Ethernet связь использует витую пару ≤ 100м; сигнал RS485 ≤ 10км

(8) Режим передачи: передача электрического сигнала TCP/IP, скорость передачи: 1200bps
