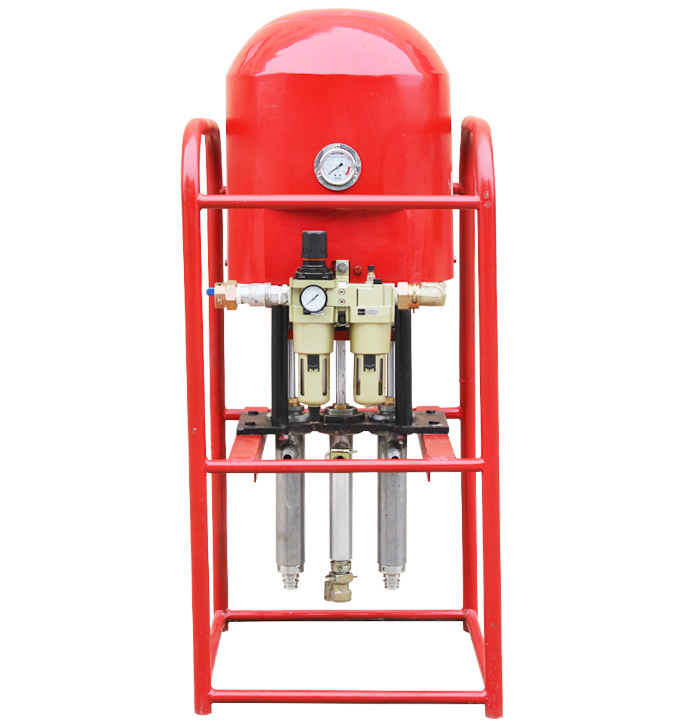

Горная пневматическая цементировочная насосная установка

Горно-шахтный пневматический насос для цементации — это высокоэффективное оборудование для цементации, специально разработанное для угольных шахт и других подземных горнодобывающих условий. В качестве источника энергии данный аппарат использует сжатый воздух и применяет пневматические технологии для стабильной подачи высоковязких цементных растворов. Благодаря большому соотношению площадей воздействия между цилиндром сжатого воздуха и цементационным цилиндром даже при низком давлении воздуха устройство способно развивать высокое давление цементации, что делает его незаменимым ключевым оборудованием для проведения работ по креплению и укреплению горных выработок.

Категория:

Служба поддержки:

Электронная почта:

  • Описание продукта
  • Продукт соответствует реальному товару.

    С помощью пневматического цементного насоса

    Правила безопасности в угольных шахтах

    Статья 45. При проходке вертикальных стволов методом замораживания необходимо соблюдать следующие требования:

    1. Конструкция стенок шахты, предназначенных для замораживания, должна быть выполнена в виде двойной или композитной стенки. После завершения работ на участке шахты, подвергнутом замораживанию, необходимо своевременно провести цементацию пространства между стенками. При проведении цементации температура бетона в межстеночном слое должна быть не ниже 4℃, при этом замороженные стенки должны оставаться герметичными и способны выдерживать внешнее гидростатическое давление.



    Статья 51. При проходке ствола шахты через водоносные породы или разломные зоны с прогнозируемым дебитом воды более 10 м³/ч следует применять метод предварительной цементации на поверхности или на рабочем участке для герметизации водопритоков или укрепления пород. Перед началом цементации необходимо разработать проект цементационных работ и организационный план строительства.

    Статья 107. На угольных участках, где ведётся добыча с применением метода послойного обрушения искусственного подкровельного слоя, искусственный подкровельный слой должен быть уложен надлежащим образом и иметь плотные стыки.

    При добыче методом послойного обрушения необходимо производить цементацию или водяное затворение выработанного пространства. Конкретные требования к цементации или водяному затворению должны быть чётко прописаны в рабочих инструкциях.



    Краткое описание продукта

    Горно-шахтный пневматический насос для цементации — это специальное оборудование для цементации, разработанное специально для угольных шахт и других подземных горнодобывающих условий. В качестве источника энергии данный аппарат использует сжатый воздух и применяет пневматические технологии для стабильной подачи высоковязких цементных растворов. Благодаря большому соотношению площадей воздействия между цилиндром сжатого воздуха и цементационным цилиндром даже при низком давлении воздуха устройство способно развивать высокое давление цементации, что делает его незаменимым ключевым оборудованием в работах по креплению и усилению горных выработок.

    Пневматический насос для инъекций можно использовать в сочетании с соответствующим смесительным баком, что позволяет осуществлять непрерывное перемешивание и подачу цементного раствора, повышая однородность и эффективность процесса инъектирования.

    Эта серия насосов доступна в различных модификациях, что позволяет удовлетворить разнообразные потребности в цементировании и эффективно справляться с различными сложными геологическими условиями, обеспечивая стабильность и равномерность процесса цементирования.



    Применение продукта

    В основном используется в шахтных работах, строительстве туннелей, гидротехнических сооружениях, строительстве метрополитенов, строительстве зданий, возведении мостов, на автомобильных и железнодорожных дорогах для ремонта оснований, а также при ликвидации наводнений — для цементирования и герметизации водяных потоков, заполнения пустот, цементации разрушенных горных пород и крепления анкерными системами.



    Особенности продукта

    1. Использует сжатый воздух в качестве источника энергии, отличается надежностью и может применяться в условиях, характеризующихся высокой пожароопасностью, взрывоопасностью, воздействием воды и большим количеством пыли;
    2. Благодаря использованию пневматической передачи насос обладает отличными характеристиками при цементировании, особенно хорошо подходя для условий, когда при низком давлении цементирования требуется большой расход, а при повышении давления — малый расход.
    3. Высокая эффективность работы и отличные функциональные возможности: поддерживается как инъекция однокомпонентных растворов, так и двухкомпонентных; возможна инъекция как химических растворов, так и других типов растворов, таких как цемент.
    4. Низкое энергопотребление, малая вибрация, низкий уровень шума, высокая эффективность, стабильная и надежная работа, удобство регулировки давления и расхода, длительный срок службы — вот основные преимущества.
    5. Можно использовать такие материалы, как Марисан, Роксю, желтая грязь, зола-унос, полимерные коллоидные огнезащитные и противопожарные материалы и др.
    6. Проводить тушение пожаров с использованием различных смесей огнетушащих материалов — однокомпонентной жидкости A, двухкомпонентной жидкости AB или трёхкомпонентной жидкости ABC.

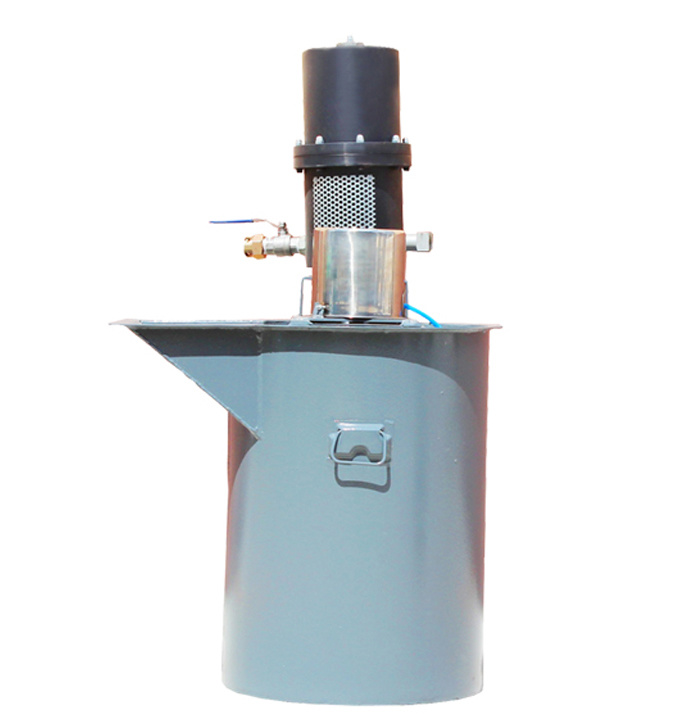

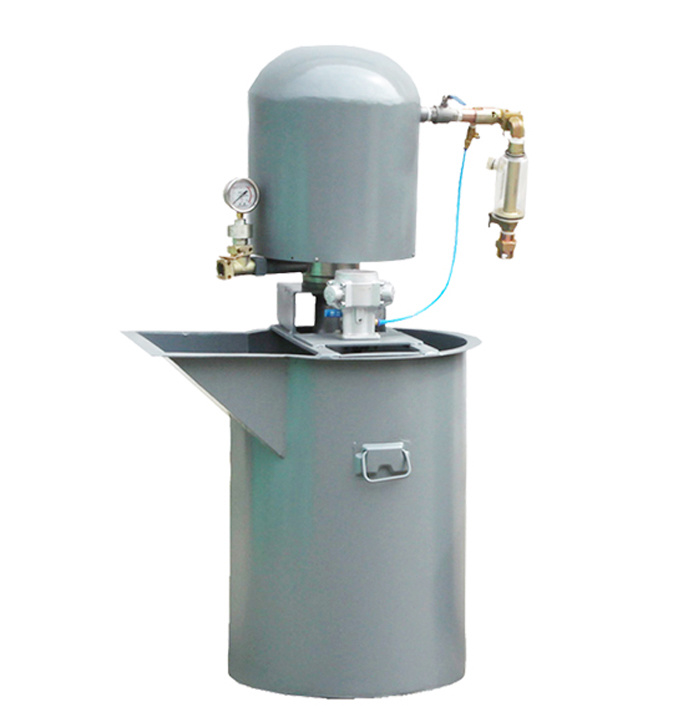

    Гидропомпа пневматическая для горных работ серии ZBQ

    Основные технические параметры
    Проект Единица ЗБК27/1,5 ЗБК30/1 ЗБК30/1,5 ЗБК32/3 ЗБК40/1
    Расход промывной жидкости Литр в минуту 27 30 30 32 10
    Давление откачки浆 МПа 1.5 1 1.5 3 1
    Рабочее давление МПа 0,3–0,63
    Число ходов Раз в минуту 148
    Расход газа м³/мин 0.5

    Параметры бака для пасты

    (внутренний диаметр × ход)

    мм 50×100
    Рабочая температура 0℃~45℃
    Использовать носитель / Цементный раствор, эмульгатор, вода, гидравлическое масло и др.
    Размер однопомпового устройства мм 570×210×1100
    Вес одного насоса Кг 16

    Размер смесительной камеры

    (Дополнительно)

    Кг 670×510×780
    Вес смесительной камеры Кг 40


    Основные технические параметры
    Проект Расход пульпы Давление на выдачу пульпы Расход газа Давление подачи газа Интерфейс источника газа Отверстие для отвода浆 Размер однопомпового устройства
    Единица Литр в минуту МПа м³/мин МПа КДЖ КДЖ мм
    ЗБК10/10 10 10 3 0,2–0,8 25 19 600×500×1100
    ЗБК15/9 15 9 8
    ЗБК15/12 15 12 8
    ЗБК16/4 16 4 8
    ЗБК18/7 18 7 8
    ЗБК18/10 18 10 8
    ЗБК20/7 20 7 8
    ЗБК25/2 25 2 3
    ЗБК25/5 25 5 3
    ЗБК7/16 7 16 3
    ЗБК15/6 15 6 5


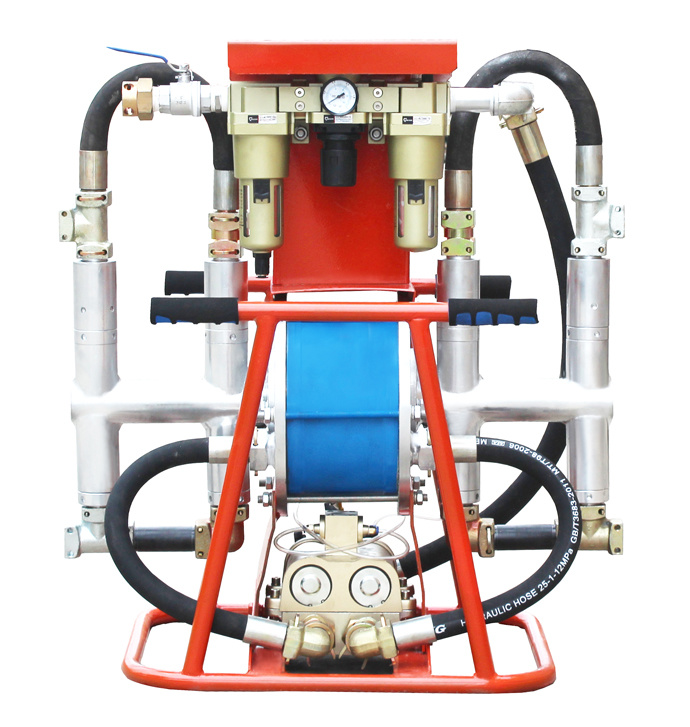

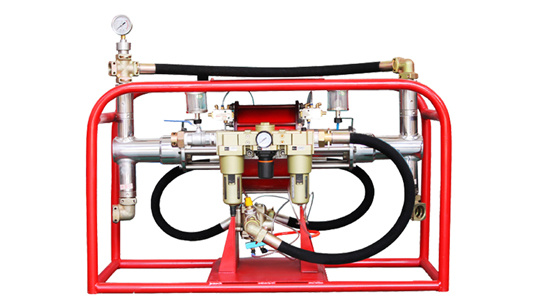

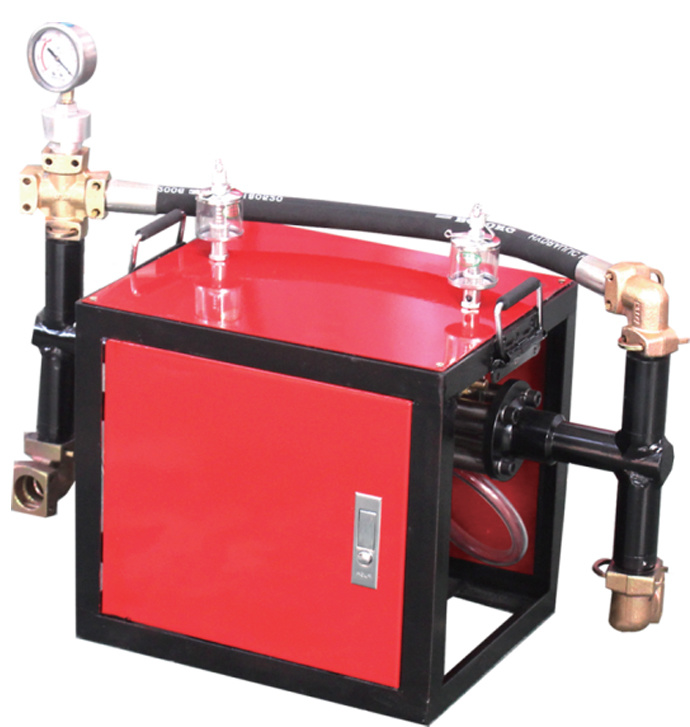

    Гидропомпа пневматическая для горных работ серии 2ZBQ

    Основные технические параметры
    Проект Единица 2ZBQ3/21 2ЗБQ10/5 2ZBQ15/2,5 2ZBQ18/6 2ZBQ20/4 2ZBQ30/3
    Расход пульпы Литр в минуту 3 10 15 18 20 30
    Давление на выдачу пульпы МПа 21 5 2.5 6 4 3
    Расход газа м³/мин 5 3
    Смешанная пропорция - 1:1
    Давление подачи газа МПа 0,2–0,8
    Интерфейс источника газа КДЖ 25
    Входной пульповый порт КДЖ 25
    Разливной люк КДЖ 19
    Габаритные размеры мм 1100*500*830
    Вес кг 75

    Основные технические параметры
    Проект Единица 2ZBQ9/12 2ZBQ16/10 2ZBQ30/6 2ZBQ30/12 2ZBQ31/4
    Расход пульпы Литр в минуту 9 16 30 30 31
    Давление на выдачу пульпы МПа 12 10 6 12 4
    Расход газа м³/мин 5 8 8 10 5
    Смешанная пропорция - 1:1
    Давление подачи газа МПа 0,2–0,8
    Интерфейс источника газа КДЖ 25
    Входной пульповый порт КДЖ 25
    Разливной люк КДЖ 19
    Габаритные размеры мм 1000×520×600
    Вес кг 80



    Модель Расход пульпы Давление на выдачу пульпы Расход газа Давление подачи газа Интерфейс источника газа Входной патрубок для суспензии Отверстие для отвода浆 Вес Габаритные размеры Смешанная пропорция
    Единица Литр в минуту МПа м³/мин МПа КДЖ КДЖ КДЖ Кг мм -
    2ZBQ20/5 20 5 3 0,2–0,8 25 25 19 125 1100*550*700 1:1
    2ЗБQ24/10 24 10 8 0,2–0,8 25 25 19 125
    2ZBQ30/4 30 4 3 0,2–0,8 25 25 19 125
    2ЗБQ50/4 50 4 8 0,2–0,8 25 25 19 125
    2ZBQ50/7 50 7 5 0,2–0,8 25 25 19 125
    2ZBQ60/2 60 2 5 0,2–0,8 25 25 19 125
    2ЗБQ60/11 60 11 10 0,2–0,8 25 25 19 125
    2ЗБQ68/5 68 5 10 0,2–0,8 25 25 19 125
    2ЗБQ75/2,5 75 2.5 8 0,2–0,8 25 25/32 19/25 135 1100*600*750
    2ЗБQ78/7 78 7 10 0,2–0,8 32 32 32 135
    2ZBQ80/4 80 4 8 0,2–0,8 32 32 25 145
    2ZBQ85/2 85 2 8 0,2–0,8 32 32 25 145
    2ЗБQ85/6 85 6 10 0,2–0,8 32 32 25 145
    2ZBQ95/1,5 95 1.5 5 0,2–0,8 32 32 25 145
    2ЗБQ96/5 96 5 10 0,2–0,8 32 32 25 145
    2ZBQ100/6 100 6 10 0,2–0,8 32 32 25 145
    2ZBQ180/0,5 180 0.5 5 0,2–0,8 32 38 32 155
    2ZBQ210/2 210 2 15 0,2–0,8 32 38 32 155
    2ZBQ220/0,5 220 0.5 15 0,2–0,8 32 38 32 155
    2ЗБQ3/32 3 32 5 0,2–0,8 25 25 19 120 1200*550*900
    2ZBQ5/21 5 21 5 0,2–0,8 25 25 19 120
    2ZBQ6/18,5 6 18.5 5 0,2–0,8 25 25 19 120
    2ZBQ10/16 10 16 5 0,2–0,8 25 25 19 120
    2ZBQ13/15 13 15 8 0,2–0,8 25 25 19 155
    2ZBQ5/50 5 50 8 0,2–0,8 25 25 19 170 1200*700*900
    2ZBQ12/48 12 48 10 0,2–0,8 25 25 19 170
    2ZBQ20/30 20 30 10 0,2–0,8 25 25 19 170
    2ZBQ22/25 22 25 10 0,2–0,8 25 25 19 170
    2ЗБQ33/19 33 19 10 0,2–0,8 25 25 19 170
    Основные технические параметры
    Проект Одна единица 2ZBQ40/11
    Давление на выдачу пульпы МПа 11
    Расход пульпы Литр в минуту 40
    Смешанная пропорция - 1:1
    Расход газа м³/мин 3
    Давление подачи газа МПа 0,2–0,8
    Интерфейс источника газа КДЖ 25
    Входной пульповый порт КДЖ 25
    Разливной люк КДЖ 19
    Габаритные размеры мм 1000×770×780
    Вес кг 158

    Основные технические параметры
    Проект Одна единица 2ZBQ13/5 2ZBQ35/1
    Расход пульпы Литр в минуту 0-13 0-35
    Давление на выдачу пульпы МПа 5 1
    Смешанная пропорция - 1:1 1:1
    Расход газа м³/мин 5 3
    Давление подачи газа МПа 0,2–0,8 0,2–0,8
    Интерфейс источника газа КДЖ 19 25
    Входной пульповый порт КДЖ 25 25
    Разливной люк КДЖ 19 19
    Габаритные размеры мм 1200x550x900 1200x550x850
    Вес кг 120 84


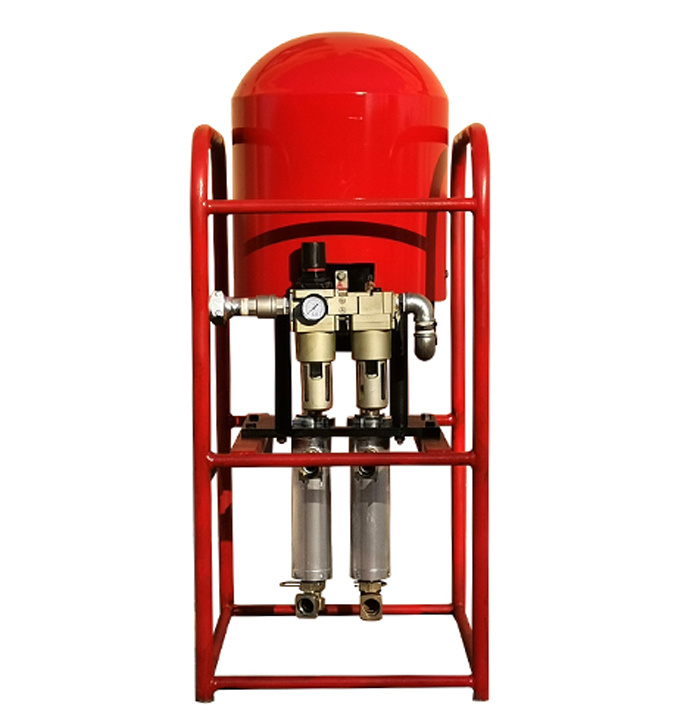

    Гидропомпа пневматическая для горных работ серии 2ZBQS

    Основные технические параметры
    Модель Расход пульпы Давление на выдачу пульпы Расход газа Давление подачи газа Интерфейс источника газа Входной патрубок для суспензии Отверстие для отвода浆 Вес Габаритные размеры Смешанная пропорция
    Единица Литр в минуту МПа м³/мин МПа КДЖ КДЖ КДЖ Кг мм -
    2ZBQS11/5 11 5 3 0,2–0,8 25 25 19 84 1200*550*850 1:1
    2ZBQ12/6 12 6 5 0,2–0,8 25 25 19 120
    2ZBQS12/6 12 6 3 0,2–0,8 25 25 19 84
    2ZBQS12/8 12 8 3 0,2–0,8 25 25 19 84
    2ZBQS12/10 12 10 3 0,2–0,8 25 25 19 84
    2ZBQS12/12 12 12 3 0,2–0,8 25 25 19 84
    2ZBQS14/4 14 4 3 0,2–0,8 25 25 19 84
    2ZBQS20/10 20 10 8 0,2–0,8 25 25 19 155 1200*550*900
    2ZBQS40/4 40 4 5 0,2–0,8 25 25 19 120
    2ZBQS45/4 45 4 5 0,2–0,8 25 25 19 155
    2ЗБКС7,5/15 7.5 15 3 0,2–0,8 25 25 19 84 800×500×850
    2ZBQS8/13 8 13 3 0,2–0,8 25 25 19 84
    2ZBQS10/3 10 3 3 0,2–0,8 25 25 19 84
    2ZBQS50/3 50 3 5 0,2–0,8 32 32 25 104
    2ZBQS80/2 80 2 5 0,2–0,8 32 32 25 104


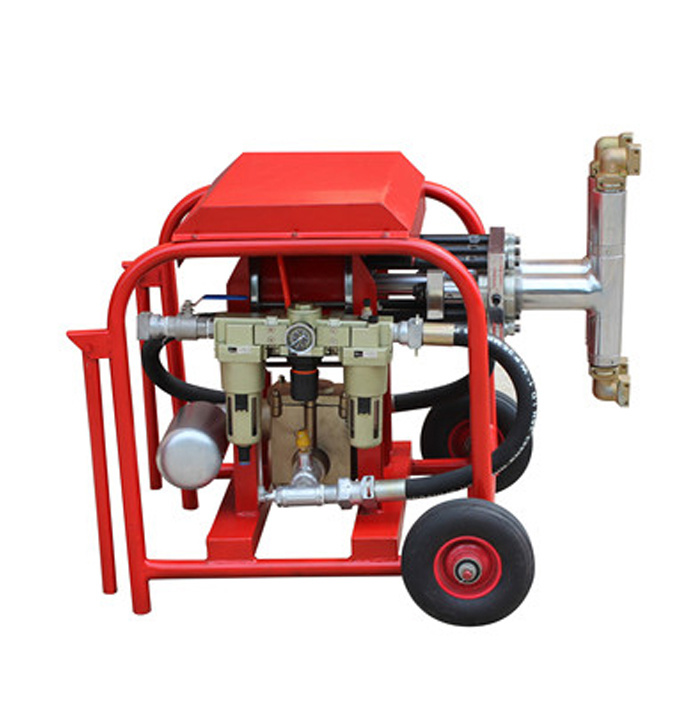

    Гидропомпа пневматическая для горных работ серии 3ZBQS

    Основные технические параметры
    Проект Единица 3ZBQS10/10 3ZBQS12/10 3ЗБКС17/7 3ZBQS40/4 3ZBQS10/10
    Расход пульпы Литр в минуту 10  12  17  40  10
    Давление на выдачу пульпы МПа 10  10  10
    Смешанная пропорция - 1:1/1:2/1:4
    Расход газа м³/мин
    Давление подачи газа МПа 0,2–0,8
    Интерфейс источника газа КДЖ 25
    Входной патрубок для суспензии КДЖ 25
    Отверстие для отвода浆 КДЖ 19
    Габаритные размеры мм 560x660x1300
    Вес кг 98 115
